商業照明市場では、建築照明やイベント照明にぴったりフィットすることがますます求められています。標準的な小売用の長さのスプールは大規模な展開には失敗します。市販の長さに依存すると、商用設置業者は現場で接合、切断、はんだ付けを行う必要があります。これは、労働時間の増加、過剰な材料の無駄、および故障点の増加につながります。脆弱性としては、深刻な電圧降下、防水性の低下、熱管理の不十分などが挙げられます。
卸売業者や流通業者にとって、カスタム構成をメーカーから直接調達することで、これらの運用上のボトルネックが解決されます。利益率を保護し、プロジェクト固有のコンプライアンスを確保します。事前に設定された長さにより、フィールドの変更が不要になります。これにより、工場で密封された耐候性と、大規模な設置全体にわたって一貫した電気的性能が保証されます。カスタム製造パートナーを評価するための技術的および商業的基準を分析します。ワイヤゲージを指定し、制御プロトコルを選択し、実装リスクを効果的に軽減する方法を学びます。
カスタム長を指定するには、ワイヤ ゲージ (AWG) と電力注入を正確に計算して、商用運転を延長する際の電圧降下を軽減する必要があります。
標準アナログ RGB とアドレス指定可能な RGB ピクセル ストリング ライトのどちらを選択するかによって、必要な制御インフラストラクチャ (DMX、SPI など) とプロジェクト全体のコストが決まります。
カスタム色温度用に専用の白色ダイオード (RGBW/RGBWW) を統合すると、物理的なストリップ幅と押し出しの互換性に影響します。
屋内ホスピタリティ用の高密度ストリップから耐久性の高い RGB C7 屋外用ライトストリングのバリエーションに至るまで、フォームファクターの選択は、エンドユーザーの環境要件 (IP 定格、UV 暴露) に適合する必要があります。
検査メーカーは、カスタム コネクタのシーリングにおいて電気認証 (UL/ETL/CE) と検証可能な品質管理を厳格に順守することを要求します。
標準的な 5 メートルまたは 50 フィートの小売用スプールは、複雑な商業用途には使用できません。カジノの入り江、自治体の祝日のディスプレイ、接客業のバックライトには正確な測定が必要です。標準スプールを使用する設置業者は、建築上の特徴に合わせてストリップを手動で切断する必要があります。この手動による変更により、運用効率が大幅に低下します。すべてのカットには新しい接続が必要です。現場技術者は、ワイヤを剥がし、小さな銅パッドをはんだ付けし、熱収縮チューブを適用する必要があります。このプロセスには何時間もの高価な労働力がかかります。 1 回の周囲 500 フィートの配線には、30 の個別の現場はんだ接合が必要になる場合があります。各ジョイントは潜在的な故障点を表します。標準スプールでは、使用できない端材の形で不良在庫が残ります。設置業者が 18 フィートの照明を必要とする場合、16.4 フィート (5m) のスプールでは不足し、2 番目のスプールを切り取って残りを無駄にすることになります。
事前にカットされ、事前に終端処理されたカスタムの長さにより、現場でのはんだ付けが完全に不要になります。設置者は器具を取り付けて配電ネットワークに接続するだけです。このプラグアンドプレイのアプローチにより、複雑な建築上の設置が合理化されます。大規模な会場全体に照明を導入するために必要な時間が大幅に短縮されます。工場で終端処理された端部は、現場ではんだ付けされた接合部よりも信頼性が大幅に高くなります。湿気の侵入を防ぐ射出成形シールが特徴です。正確な長さを注文することで、販売代理店は顧客に材料の無駄をゼロにすることができます。購入した照明は隅々までプロジェクト現場で機能的な目的を果たします。 1 フィートの端材でいっぱいのスクラップ箱を排除します。この効率化により、設置作業員はより多くの作業をより短時間で完了できるようになり、収益が直接向上します。
電圧降下は、低電圧システムにおける主な障害点です。電流が銅配線を流れると、抵抗により電圧が低下します。 12V または 24V システムでは、これは目に見える色の変化として現れます。実行開始時の LED は明るい白色に見えます。青と緑のダイオードには適切に点火するのに十分な電圧がないため、端の LED は薄暗く赤っぽく見えます。カスタム製造により、より太いゲージのワイヤを工場から直接統合することができます。銅導体が厚いと電気抵抗が減少します。これにより、中間点の電力注入を必要とせずに、大幅に長時間の連続運転が可能になります。メーカーは、指定された長さに必要な正確な電流を処理できるように内部銅プリント基板 (PCB) を設計できます。工場は、耐久性の高い商用アプリケーション向けに、標準の 2 オンスの銅 PCB を 3 オンスまたは 4 オンスの PCB にアップグレードできます。
プロジェクト固有の長さを提供することで、卸売業者にとって強力な競争力が生まれます。消費者直販市場では、標準化された商品の長さのみが販売されます。正確に適合するソリューションを提供するディストリビューターは、自らを重要なプロジェクト パートナーとして位置づけています。特定の環境に合わせたカスタムの明るさレベルを提供できます。既存の建築照明に合わせて正確な色温度を指定できます。このレベルのカスタマイズにより、大規模な契約が確保されます。これにより、ビジネス モデルが基本コンポーネントの販売からエンジニアリング照明システムの提供へと移行します。自治体が橋のスパンに正確に 112 フィートの連続照明を必要とする場合、その正確な長さを工場で密封された状態で提供できる販売業者が入札を勝ち取ります。
利用可能なテクノロジーを特定の商用ユースケースにマッピングすることが不可欠です。一時的なイベント照明には、常設の建築設備とは異なる仕様が必要です。イベント照明は、頻繁な取り扱い、迅速な導入、モジュラー接続に対する耐久性を優先します。恒久的な設置では、長期的な耐紫外線性、熱管理、建材へのシームレスな統合が優先されます。これらのカテゴリーを理解することは、卸売業者がターゲット市場に適したテクノロジーを調達するのに役立ちます。物理的な製品を設置場所の環境現実に合わせる必要があります。
アナログ制御とアドレス指定可能な制御のどちらを選択するかによって、システム アーキテクチャ全体が決まります。標準的なアナログストリングは、ラン全体を単一のゾーンとして扱います。すべてのダイオードが同時に同じ色に変わります。これには、よりシンプルなコントローラーが必要であり、基本的なアクセント照明としては非常に費用対効果が高くなります。アナログ システムは、パルス幅変調 (PWM) を使用して、赤、緑、青のチャンネルを全体的に暗くします。
アドレス指定可能なシステムは、すべてのノードを個別に制御できます。 RGB ピクセル ストリング ライトは、 集積回路 (IC) チップを利用して特定のデータ コマンドを受信します。これにより、複雑なアニメーション、追跡効果、ビデオ マッピングが可能になります。データ プロトコルの要件を評価することが重要です。 WS2811 プロトコルは一般的ですが、バックアップ データ ラインがありません。 1 つのピクセルが失敗すると、文字列の残りの部分が暗くなります。 WS2815 プロトコルにはデュアル データ ラインが含まれています。 1 つのノードに障害が発生した場合、信号はそのノードをバイパスし、残りのインストールをアクティブに保ちます。プロの舞台照明や建築照明では、堅牢な長距離信号整合性のため、DMX512 プロトコルが好まれることがよくあります。
標準 RGB は、赤、緑、青の光を混合して白をシミュレートします。そのため、多くの場合、不自然な粗い青紫の色合いが生じます。ハイエンドのホスピタリティ照明や室内装飾照明には、真の白色光が必要です。専用の白色ダイオード (RGBW) を統合することで、この問題が解決されます。冷白色、自然白色、または温白色 (RGBWW) ダイオードを指定できます。白色ダイオードは蛍光体コーティングを使用して、クリーンで正確なスペクトルを生成します。これにより、器具は同じ設置面積から機能的な照明と装飾的な色を提供することができます。正確な演色性が求められる商業空間では、専用の白色ダイオードを指定することは交渉の余地がありません。レストラン、ホテル、小売スペースは、食品、布地、肌の色合いを自然に見せるために、演色評価数 (CRI) の高い白色光を利用しています。
照明要素の物理的形状によって、その用途への適合性が決まります。フォームファクターを取り付け面と視野角に合わせる必要があります。
柔軟なストリップ: ストリップを市販のアルミニウム押し出し材に適合させる場合、幅の制約が重要です。超狭い 4 mm オプションは、狭い建築の露出にフィットします。ただし、RGBW および高密度構成には、より幅の広い PCB が必要です。これらは通常、追加のダイオードと銅配線に対応するために 12mm ～ 17.1mm の範囲です。
フェストゥーンおよび C シリーズ: 都市および構造物の周囲照明には、より大型で視認性の高い器具が必要です。 RGB C7 屋外用ライトストリングは、 伝統的なホリデー用電球を模倣していますが、最新の色変更テクノロジーを搭載しています。これらは、屋根のライン、都市の広場、大規模な休日のディスプレイに最適です。ファセットカットされたカバーは光を拡散し、遠くからでも視認できます。

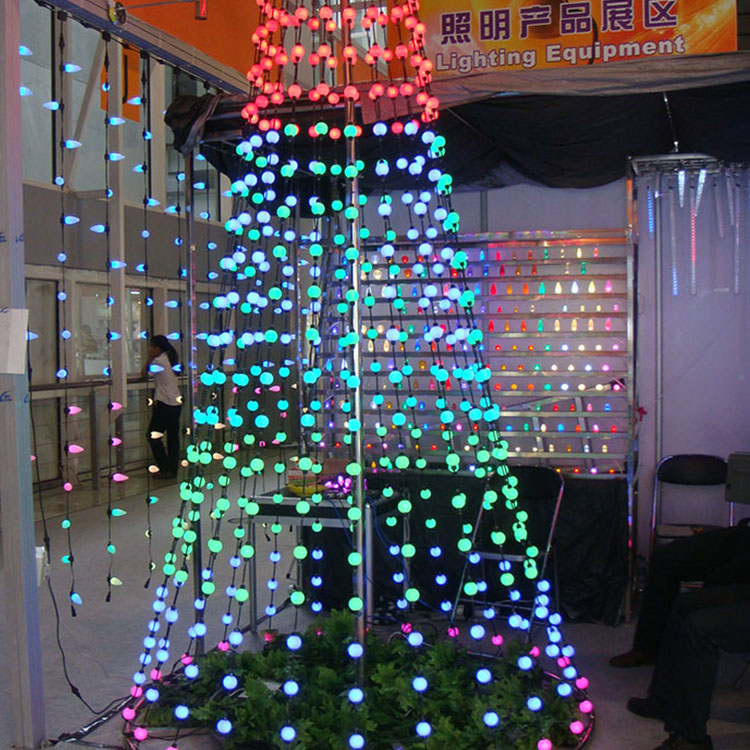

ブレット/ノード ストリング: 露出したピクセル ノードには、樹脂またはシリコンに包まれた個々の LED が備わっています。柔軟な間隔で配線されています。これらは、カスタム マトリックス ディスプレイ、チャンネル レター サイネージ、ファンタジー装飾照明に最適です。ノード間の柔軟なワイヤーにより、設置者はカスタム支柱に事前に開けられた穴にノードを押し込むことができます。
テクノロジーの種類 | 制御の粒度 | 主な商用ユースケース | データプロトコルの依存関係 |
|---|---|---|---|
標準アナログRGB | 文字列全体が一緒に変化します | 基本的な建築の入り江、バックライト | なし（PWM電圧制御） |
アドレス指定可能なピクセル (WS2811) | 個別ノード制御 | 初心者レベルのアニメーション、サイネージ | 単一データライン (SPI) |
アドレス指定可能なピクセル (WS2815) | 個別ノード制御 | 高信頼性マトリクス表示 | デュアルデータライン (SPI) |
RGBW / RGBWW | ICの集積に依存 | 最高級のホスピタリティ、機能的な装飾 | DMX または SPI (アドレス可能な場合) |
卸売業者は、カスタム製造の実行をリクエストする場合、正確な仕様を提供する必要があります。曖昧な要求は製品の品質のばらつきにつながります。物理的、電気的、環境的パラメータを明確に定義する必要があります。これにより、最終製品が商業展開の厳しい要求を確実に満たすことができます。完全な仕様書には、正確な長さ、ワイヤゲージ、LED ピッチ、IP 定格、コネクタの種類、および動作電圧が含まれている必要があります。
銅の厚さを目的の長さに適合させることは、エンジニアリング上の主要な課題です。カスタム 長の RGB ライトストリング には、総消費電力に基づいた特定のアメリカン ワイヤー ゲージ (AWG) 定格が必要です。 22 AWG などの細いワイヤは、長距離にわたって高い抵抗を引き起こします。これにより、過熱や重大な電圧降下が発生します。定格を超える電流を強制的に流すと、ワイヤ自体が火災の危険性があります。
長期間の商業運用の場合、18 AWG または 16 AWG 純銅を指定することが不可欠です。銅を厚くすると、熱がより効果的に放散され、熱管理が向上します。建築上の密閉空間に照明を設置する場合、熱放出が低いことが重要です。ワイヤゲージを適切に選択すると、実行終了時の色の変化がなくなります。最初のダイオードから最後のダイオードまで均一な明るさを保証します。カスタムの長さを注文する場合は、必ず総消費アンペア数を計算し、工場でその負荷の少なくとも 125% に耐えられる定格のワイヤ ゲージを使用していることを確認してください。
個々の LED ノード間の距離はピッチと呼ばれます。意図した視聴距離に基づいてピッチを指定する必要があります。キャビネット下の照明などのクローズアップ用途では、高密度が必要です。 1 メートルあたり 120 個の LED の密度により、斑点がなくなり、シームレスな光のラインが作成されます。浅い押し出しのピッチが広すぎる場合、個々のダイオードが対向面上で別個のドットとして反射します。
大規模な建物のファサードは数百フィート離れた場所からでも見ることができます。これらのアプリケーションでは、より広いピッチを利用できます。構造アウトラインではノードの間隔を 4 ～ 12 インチにするのが一般的です。間隔が広いと、1 フィートあたりの LED の総数が減ります。これにより、全体のコスト、重量、消費電力が大幅に削減されます。ビジュアル密度とプロジェクト予算のバランスを取ることは、ディストリビューターにとって重要な付加価値です。標準的な小売用ストリップの半分の電力を使用しながら、60 フィート離れた場所から見ても完璧にしっかりと見えるカスタム ストリングを設計できます。
屋外での信頼性は、照明要素の物理的なケースに完全に依存します。環境に対して正しい Ingress Protection (IP) 評価を指定する必要があります。 IP20 などの屋内定格では、湿気に対する保護は提供されません。商用アプリケーションの場合は、より上位の保護層から選択する必要があります。
IP65: ダイオードの上に薄いシリコンコーティングが施されています。湿気の多い屋内の場所や屋外の屋根付きの一時的な使用に適しています。直接の雨や水溜まりには耐えられません。
IP67: ストリップを中空シリコンチューブ内に封入します。直接雨にさらされたり、激しい飛沫にさらされる場合に優れています。水没を想定して設計されていません。中空チューブはある程度の熱放散を可能にしますが、端が完全に密閉されていないと結露が発生する可能性があります。
IP68: シリコンチューブまたはノードケーシングをエポキシまたはポリウレタン樹脂で完全に充填します。これにより、水中用途や極端な気象環境に完全な防水性を提供します。固体樹脂が結露の発生を防ぎます。
耐水性を超えて、紫外線にさらされるとプラスチックが急速に劣化します。屋外に常設する場合は、耐紫外線性のワイヤー ジャケットが必要です。標準的な PVC ジャケットは、長時間日光に当たると亀裂が入り、脆くなります。ゴムまたはゴムとネオプレンの混合物を指定すると、この劣化を防ぐことができます。これにより、配線の柔軟性と防水性が何年にもわたって維持されます。エポキシは一夏の直射日光にさらされると黄変してひび割れする傾向があるため、ポリウレタン コーティングは標準のエポキシよりもはるかに優れています。
卸売業者は常に調達コストと製品の信頼性のバランスをとります。安価な製造に伴う隠れたコストは、プロジェクトの収益性を破壊します。低コストのサプライヤーは、純銅の代わりに銅被覆アルミニウム (CCA) 配線を使用することがよくあります。 CCA は電気抵抗が高いため、電圧降下が悪化して発熱が増加します。 CCAも脆い。設置者が建築物の鋭い角の周りでワイヤーを曲げると、簡単に破損します。
低ビン LED チップを利用した安価な製造。これらのチップは色の一貫性が低いという問題があります。この不一致は、マクアダム楕円によって測定されます。高品質のチップは 3 段階の MacAdam 楕円内に収まり、バッチ全体で均一な色を保証します。低品質のチップには目に見えるばらつきがあり、1 つの RGB ライトが 隣の RGB ライトよりもわずかに緑色に見える場合があります。低品質のチップはエネルギー効率も悪く、より少ない光を生成するためにより多くの電力を消費します。純銅とハイビン LED に投資することで、費用のかかるサイトへのコールバックや保証請求を回避できます。
カスタムのオフショア製造には、通常、生産と輸送に 30 ～ 90 日かかります。このリードタイムは重要なトレードオフです。卸売業者は、仕様を正確に一致させたいという要望と、差し迫ったプロジェクトの期限とのバランスを取る必要があります。航空貨物は輸送時間を短縮できますが、重量があり銅の濃度が高い照明の注文では利益率が破壊されます。
1 つの戦略は、セミカスタムのモジュール式システムを現地に在庫することです。高品質の防水コネクタを備えた標準化された 1 メートルおよび 5 メートルのセグメントの在庫を保持できます。これにより、急ぎの作業でもカスタムに近い長さを素早く構築できます。ただし、大規模な導入の場合は、90 日間待機して工場で密封された状態で 1 回の継続実行を行うことが、常に優れたエンジニアリング上の選択となります。中間のコネクタを完全に排除し、潜在的な障害点を排除します。
正しい動作電圧を選択するには、ランレングスと制御の粒度に関する明確な技術的トレードオフが関係します。
電圧 | 制御の粒度 | 最大連続実行 (標準) | 最優秀アプリケーション |
|---|---|---|---|
5V | ピクセルごとに 1 つの LED (最高) | 10～15フィート | 高密度のマトリックス パネル、クローズアップの小道具 |
12V | ピクセルあたり 3 個の LED (中) | 25～30フィート | 看板、中級建築ライン |
24V | ピクセルあたり 6 個の LED (下) | 50～60フィート | 広い建物周囲、長い入り江 |
5V システムは最高レベルの制御粒度を提供します。すべての LED を個別にアドレス指定できます。ただし、5V システムでは極端な電圧降下が発生します。数フィートごとに電力を注入する必要があるため、建築物の長時間の稼働には非現実的です。 24V システムは長距離商用照明の標準です。より効率的に電流を流し、中間点の電力注入なしで大規模な動作を可能にします。アドレス指定可能な 24V ストリップは通常、LED を 6 個のグループで制御します。これは、微細な粒度が不要な大規模な建物の周囲に最適です。
品質管理プロトコルが無視されると、カスタム注文は失敗します。卸売業者は、製造パートナーを積極的に監査する必要があります。検証せずに工場出荷時の仕様が現実と一致すると仮定しないでください。大規模な商用展開では、実装リスクが急速に増大します。シリコンシーラントの不良バッチが 1 つあるだけで、最初の暴風雨の際に数千フィートの照明が台無しになる可能性があります。ルーメン出力の積分球データや熱放散の熱画像など、詳細なテスト レポートを工場にリクエストしてください。
商業建築基準では、電気安全基準への厳密な準拠が求められます。認定されていない照明を設置すると、販売業者と設置業者が多大な責任を負うことになります。有効な UL、ETL、CE、および RoHS 文書をリクエストして確認する必要があります。照明器具に適切な安全リストがなければ、消防署や電気検査官はプロジェクトを停止します。
一般的な証明書は受け入れません。認定が、注文するカスタムの長さと構成を具体的にカバーしていることを確認してください。 5 メートルのストリップの UL リストは、カスタムの 20 メートルのランには自動的には適用されません。これらの文書を事前に検証することで、コストのかかるコンプライアンス違反や強制的な破棄からクライアントを保護できます。
接続ポイントは、カスタム文字列の中で最も脆弱な部分です。標準バレルジャックは腐食しやすく、偶発的に外れてしまう可能性があります。屋外での商業用途にはまったく適していません。湿気がバレルジャックに侵入し、データラインがショートしてちらつきの原因となります。
工場で成形されたコネクタに基づいてメーカーを評価します。 xConnect、Ray Wu、Paul Zhang スタイルのピグテールなどのシステムは、ネジ付きの O リングで密閉された接続を備えています。これらは注入点での水の浸入を防ぎます。工場で密封されたエンドキャップも義務付ける必要があります。エンドキャップの密閉性が低いと銅製 PCB に湿気が直接侵入し、配線全体が内側から外側に破壊されます。工場では、絶縁グリースを塗布し、射出成形シリコンを使用して端子端を完全にシールする必要があります。
カスタム文字列は制御インフラストラクチャと完全に一致する必要があります。特定の IC チップが商用グレードのコントローラーと完全に互換性があることを確認してください。消費者向けの DIY セットアップは避けてください。ベア ESP32 ボードとオープンソース ソフトウェアは愛好家にとっては優れていますが、企業での導入には失敗します。商用設置には、堅牢な信号増幅と光絶縁を備えた専用の DMX または SPI コントローラーが必要です。
電源のマッチングも同様に重要です。バッテリー駆動の一時的なイベント設備には、低消費電力の高効率システムが必要です。恒久的な配線配線には、頑丈な IP 定格の変圧器が必要です。電源の定格は、カスタム ストリングの理論上の最大消費電力より少なくとも 20% 高いワット数でなければなりません。このオーバーヘッドにより、連続動作中の変圧器の焼損が防止されます。カスタム ストリングが完全な白で 400 ワットを消費する場合は、500 ワットの電源を指定します。
カスタム長の RGB ソリューションは、卸売業者を商品販売者から付加価値のあるプロジェクト パートナーに移行します。仕様を正確に管理することで、現場での労働の無駄を排除し、長期的な信頼性を保証します。成功は、調達段階での厳密な技術管理に完全にかかっています。
大量のコンテナを注文する前に、特定の長さの詳細なエンジニアリング サンプルをリクエストしてください。
電圧降下測定、熱放散追跡、24 時間の水没試験などの社内物理テストを実施します。
許容可能な欠陥率と保証交換に関して、製造元と明確なサービス レベル契約 (SLA) を確立します。
すべてのカスタム注文にわたってコネクタ タイプを標準化し、インストール クライアントの相互互換性を確保します。
A: 最大長は動作電圧とワイヤゲージによって異なります。 5V システムでは通常、15 フィートを超えると電圧降下が見られます。 12V システムは最大 30 フィートまで動作できます。ヘビーゲージ銅線を使用した 24V システムは、多くの場合、中間点の電力注入が必要になる前に 50 ～ 60 フィートに達することがあります。
A: 標準ストリングはアナログです。つまり、すべての LED が同時に同じ色に変わります。ピクセル ストリングには、各ノードに集積回路 (IC) チップが含まれています。これにより、コントローラーが各 LED に固有のデータを送信できるようになり、複雑な追跡効果やビデオ マッピングが可能になります。
A: RGBW ストリップには、赤、緑、青のダイオードに加えて、専用の白色ダイオードが含まれています。これには、追加のコンポーネントや追加の電気トレースを収容するために、物理的に幅の広い銅製プリント基板 (PCB) が必要です。通常、12mm ～ 15mm の幅に適合する押し出し成形が必要です。
A: はい。メーカーは、ピッチと呼ばれる各 C7 バルブ間のワイヤーの長さをカスタマイズできます。ピッチをカスタマイズすると、建物の建築上の特徴に正確に一致させたり、特定の視距離に合わせて視覚密度を最適化したりできます。
A: 屋外に常設する場合は、大雨や水しぶきから保護するために、少なくとも IP67 等級が必要です。水がたまりやすい環境や極端な天候の場合は、湿気の侵入を防ぐために IP68 樹脂充填器具を強くお勧めします。
A: メーカーは、LED あたりの最大消費電力にカスタム長の LED の総数を掛けます。次に、20% の安全バッファーを追加します。これにより、電源が最大容量で動作しないことが保証され、過熱が防止され、変圧器の寿命が延びます。
A: 12V システムは、アドレス指定可能なピクセルの制御粒度がわずかに優れていますが、より頻繁な電力注入が必要になります。 24V システムは、長距離にわたってより効率的に電流を伝送できるため、必要な電源が少ない大規模な建築運用に最適です。
