不適切に指定された屋外設備を購入すると、多額の隠れたコストがかかります。早期の故障、保証の無効化、安全上の危険、およびメンテナンス費用の増大により、プロジェクトの予算は急速に枯渇します。プロジェクト マネージャーは、 防水屋外照明 と標準化された侵入保護テストなどの曖昧なマーケティング用語の間で混乱に直面することがよくあります。この断絶により、特定の環境リスクに対する製品選択のズレが生じることがよくあります。
屋外 LED 照明 の投資収益率を最大化するには、 IP 評価を厳密に理解する必要があります。長期的な信頼性を確保するには、環境変数とメーカーのテスト方法を評価する必要があります。正しい治具を指定するということは、販売パンフレットに目を通し、シールの背後にあるエンジニアリングを理解することを意味します。
IP 評価はアプリケーション固有です: IP 評価が高いほど一般的に優れているわけではありません。ウォールパックに IP68 を指定すると、不必要なコストが発生し、熱管理のトレードオフが発生する可能性があります。
IP65 と IP66 のベースライン: IP65 照明規格は、雨やほこりにさらされる器具に対する歴史的な最小しきい値として機能しますが、商用グレードの設置では、高圧洗浄や厳しい天候に対処するために IP66 の要求がますます高まっています。
定格を超えて: 器具の真の寿命は、IP 定格、ガスケット材質の品質、耐紫外線性、内部結露を防ぐための熱通気の相乗効果にかかっています。
検証は必須です: 仕様書のみに依存するのは危険です。屋外照明メーカーの厳格な審査には、第三者によるテストの証明、物理的なパッケージのマーキング、および現実的な保証条件が必要です。
評価基準を標準化するには、IEC 60529 規格で何を測定し、何を省略するかを正確に定義する必要があります。侵入保護 (IP) 評価システムは、電気エンクロージャ内の固形物、粉塵、偶発的接触、および水の侵入に対して提供される保護の程度を分類するための、広く受け入れられている枠組みを提供します。私たちは現場でこれらの数値を頼りに、致命的な電気的故障を防ぎます。
IP 評価の最初の桁は 0 ～ 6 で表されます。これは、危険な部品へのアクセスや固形異物の侵入に対してエンクロージャが提供する保護レベルを示します。屋外照明の場合は、ほぼレベル 5 と 6 に重点を置く必要があります。評価 5 は、器具が防塵されていることを意味します。粉塵が侵入する可能性がありますが、装置の良好な動作を妨げるほどの量ではありません。評価 6 は、器具が完全に防塵であることを示します。この基準は、活発な作業現場で風に飛ばされる砂、土、細かい破片から繊細な電子機器を保護します。
2 番目の桁は 0 ～ 9K で表され、有害な水の侵入に対する保護を表します。ここでの重要な違いを理解することで、激しい嵐や定期メンテナンス中の致命的な障害を防ぐことができます。
液体侵入レベル | 保護の説明 | フィールド アプリケーション ノート |
|---|---|---|
レベル4 | あらゆる方向からの水しぶき。 | 深い軒などの覆われた場所にのみ適しています。 |
レベル5 | 6.3mmのノズルから水が噴射されます。 | 標準的な雨天対応。 |
レベル6 | 12.5mmのノズルから強力な水流を噴射します。 | 激しい嵐と商業施設の流失。 |
レベル7 | 最大1メートルまでの30分間の一時的な浸漬。 | 地下井戸の照明は浸水しやすい。 |
レベル8 | 1メートルを超える連続浸水。 | 水中プールと噴水設備。 |
レベル9K | 高圧、高温のスチームジェット。 | 産業衛生環境。 |
マーケティング部門では、曖昧な用語が頻繁に使用されます。 IP 評価は検証可能な技術的閾値を提供するのに、「防水」という言葉があいまいなマーケティング用語である理由を明確にしてください。防水ラベルが貼られた設備は、小雨程度なら耐えられるかもしれませんが、景観上のスプリンクラーに当たるとすぐに故障します。 IP 評価は、特定のテスト済みパフォーマンス メトリクスをエンクロージャに割り当てることで、この曖昧さを解消します。
地域の気象条件によって仕様要件が決まります。外部照明に画一的なアプローチを適用することはできません。微気候を評価することで、選択した器具が特定の導入環境に耐えられることが保証されます。
沿岸環境には厳しい課題があります。塩水噴霧、高湿度、風による雨は、器具のハウジングを激しく攻撃します。これらのエリアでは、急速な腐食を防ぐために IP66 以上の定格と海洋グレードの保護コーティングを組み合わせる必要があります。
寒冷気候や極端な温度帯では、凍結と融解が繰り返されるリスクが生じます。大量の雪の蓄積、氷の負荷、熱サイクルにより内部結露が発生します。これらのゾーンの設備には IP65 または IP66 定格が必要ですが、内部の湿気を管理するための統合された圧力均等化ベントも備えている必要があります。
瓦礫の多い地域や砂漠地域では、粒子状物質に対する絶対的な保護が必要です。工業現場や粉塵の多い地域では絶対的な防塵シールが必要であり、ダイオードの劣化を防ぐために IP6x 定格は交渉の余地がありません。
物理的な取り付け角度は、時間の経過とともに水のたまり、積雪、侵入のリスクに影響します。 IP65 の器具を下向きに取り付けた場合、10 年間は完璧に動作する可能性があります。まったく同じ器具を上向きに取り付けると、レンズのガスケットに水が溜まる可能性があります。時間の経過とともに、紫外線による劣化によりシールが弱まり、最終的には滞留水がエンクロージャに侵入します。必要な IP 定格を評価するときは、設置方向を常に考慮してください。
アプリケーションが異なれば、必要なベースライン保護も異なります。正しい定格を指定するかどうかは、器具がどこでどのように動作するかに完全に依存します。
LED フラッド ライトに は通常、IP65 または IP66 定格が必要です。主な評価項目は、光学レンズのシールを損なうことなく、高圧洗浄や風による激しい嵐に耐える治具の能力です。エリア照明はポールの高いところに設置されることが多く、極度の風や豪雨にさらされます。
景観設備は、地上レベルの過酷な条件で動作します。地上経路の照明には通常、IP65 が必要です。地下井戸照明には IP67 が要求されます。芝生の化学薬品、滞留水、土壌水分、ストリングトリマーなどのメンテナンス機器による物理的影響に対する脆弱性を評価する必要があります。
リニア照明の仕様は配置によって大きく異なります。屋内または乾燥した用途では IP20 または IP33 が使用されます。防滴軒下設置はIP65を採用。完全にポッティングまたは水没可能なシリコン スリーブには IP67 または IP68 が必要です。線形フレックスを評価するときは、UV への直接曝露による劣化と、切断点と接続点における固有の脆弱性を評価します。

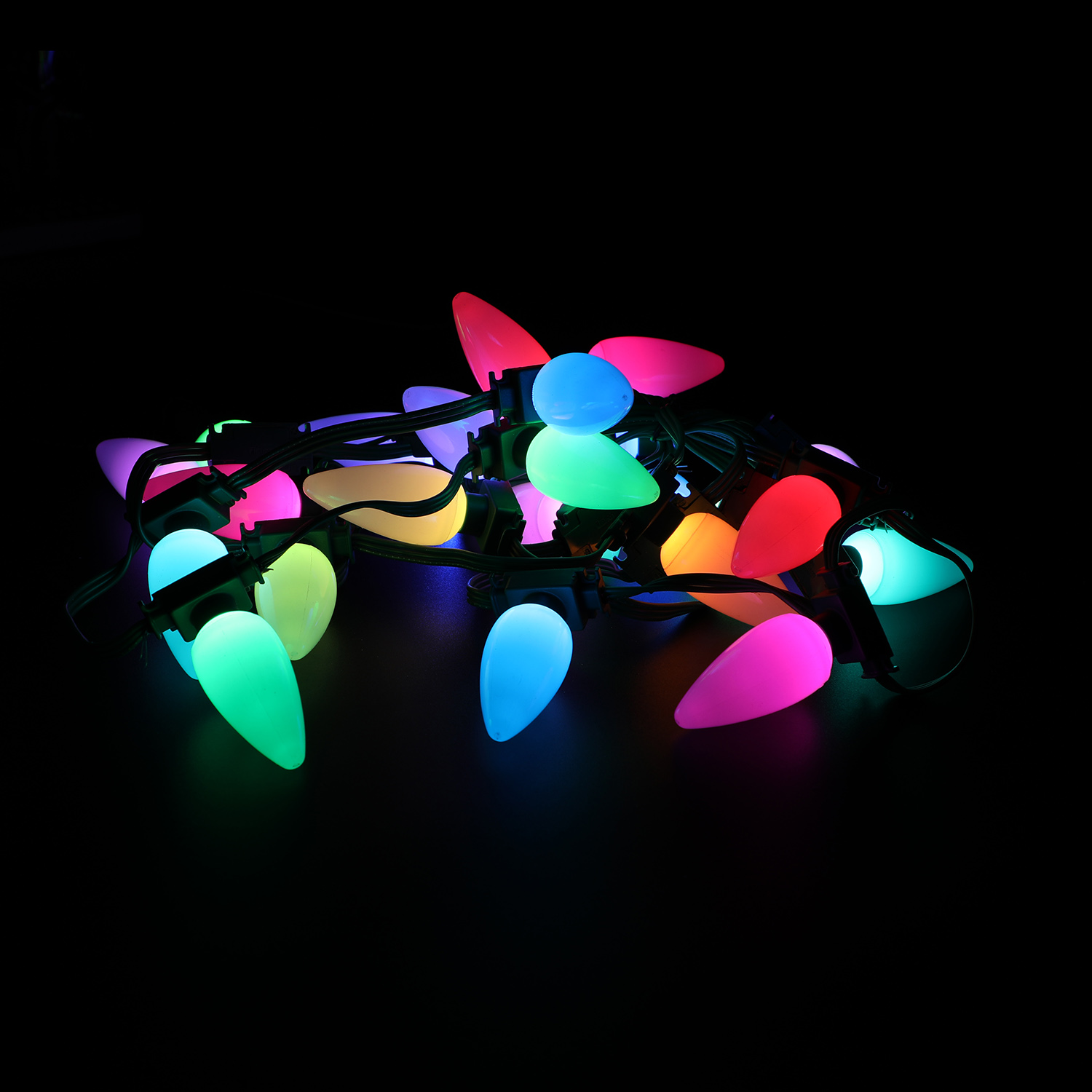

LED ストリング ライトの 範囲は、屋根付きの一時的な設置用の IP44 から、恒久的に露出した建築アクセント用の IP65 までです。重要な評価項目には、接続ジョイントと電源の弱点の評価が含まれます。これらのコンポーネントの IP 定格はダイオード自体よりも低いことが多く、システム内に隠れた障害点が生じます。
異なる定格間の概念的なトレードオフを理解することで、過剰な仕様やパフォーマンスの低下を防ぐことができます。
IP65 (ウォータージェット): IP65 照明規格は 、 一般的な屋外での使用に対する従来の業界規格として機能します。コスト効率が高く、熱出力を効率的に管理する標準的なヒートシンク設計が可能です。
IP66 (強力なウォータージェット): この評価は、商業用屋外照明の新しいベースラインとしてますます推奨されています。激しい洗い流し地域、海岸にさらされる場所、または異常気象の場合に必要です。 IP66 を達成するには、より厚いガスケットとより厳しい製造公差が必要です。
IP67 (一時的浸漬): 地中器具に必要です。主なトレードオフは熱管理です。完全に密閉された器具は熱を閉じ込めるため、ポッティングコンパウンドなどの高度な熱管理が必要となり、単価が増加します。
IP68 (連続浸漬): プールや噴水などの水中用途に厳密に適合します。標準的な屋外使用に対してこれを過剰に指定すると、熱放散が制限され、ダイオードの寿命が短くなり、予算が無駄になります。
スペックシート上の高い IP 評価は、10 年間の完璧なパフォーマンスを保証するものではありません。実際の実装では、時間の経過とともにシールを劣化させる変数が導入されます。
完全に密閉された IP65 の器具は、冷却時に真空効果によって湿気を引き込む可能性があります。動作中に内部コンポーネントが加熱すると、内部の空気が膨張して押し出されます。ライトが消えて急速に冷えると、空気が収縮して真空が生じ、湿った空気がガスケットを通過します。液体水をブロックしながら圧力を均一にするゴアテックスまたは同様のブリーザーバルブを備えた治具を指定することで、この問題を軽減します。
紫外線、オゾン、極端な温度により、時間の経過とともにシリコンと EPDM のゴム製シールが劣化します。初日に IP66 と評価された器具は、砂漠の太陽の下で 3 年間焼き付けられると、事実上 IP44 評価に低下する可能性があります。高品質の UV 安定化ガスケット材料は、器具の寿命にわたって IP 定格の完全性を維持するために不可欠です。
屋外照明で最も一般的な故障箇所は、主レンズのガスケットではありません。ケーブルの差し込み口です。ケーブル グランドの密閉が不十分、ドリップ ループの欠落、および密閉されていないジャンクション ボックスにより、水がメインの IP シールを完全に迂回して器具のハウジングに直接浸入する可能性があります。
メーカーの自己報告データを信頼することには重大なリスクが伴います。必要があります。 屋外照明メーカーを積極的に精査して 、製品が要求された仕様を満たしていることを確認する
UL、ETL、TÜV、Intertek などの著名な研究所からのサードパーティのテスト レポートをリクエストして検証します。自己認証された IP の主張を受け入れないでください。正規の製造業者は、要求に応じてこれらのテスト文書をすぐに提供します。
製品パッケージおよび器具ハウジングに直接記載されている IP 定格および安全認証ロゴを読み取る方法を理解します。これは、偽造品や誤って評価された商品を避けるのに役立ちます。マーキングは、安価なステッカーとして貼り付けるだけでなく、恒久的にハウジングに刻印または成形する必要があります。
IP シールを保護するハウジングの材質を評価します。ダイカスト アルミニウムと UV 安定化ポリカーボネートが堅牢な保護を提供します。シールの構造的完全性が錆によって損なわれるのを防ぐために、すべての露出したハードウェアに船舶グレードのステンレス鋼が使用されていることを確認してください。
メーカー保証の詳細を分析します。特に、水害、腐食、メンテナンス要件、人件費に関する条項を探してください。 IP65 の器具に水の浸入が認められた場合に保証が無効になるのは、重大な危険信号です。
現在のプロジェクトの仕様を、実際の現場の条件や微気候と照らし合わせて監査します。
候補リストに挙がったベンダーから技術データ シートとサードパーティのテスト レポートをリクエストします。
統合されたブリーザー バルブと船舶用ハードウェアの物理的な製品サンプルを検査します。
選択が現実と一致していることを確認するために、資格のある照明専門家に現場固有の相談を受けてください。
A: 覆われた屋外エリアの場合、IP44 は水の飛沫に対する適切な保護を提供します。ただし、雨や風にさらされる環境では、IP65 または IP66 が長期的な信頼性と安全性を確保するための必須のベースラインとして機能します。
A: いいえ。IP65 はあらゆる方向からの低圧水噴流に対して保護されます。耐水性は非常に優れていますが、水没したり高圧洗浄を受けると故障します。浸水に対する真の防水保護には、IP68 定格が必要です。
A: IP66 の器具は、激しい嵐や高圧洗浄をシミュレートする強力なウォータージェットに耐えます。商業環境はより過酷な条件とより積極的なメンテナンスに直面しているため、IP66 の密閉性がより安全な長期投資となります。
A: 可能ですが、一般的には推奨されません。 IP67 の器具は、熱が閉じ込められる一時的な浸漬に対して完全に密閉されています。これには高価な熱管理ソリューションが必要です。壁掛け用に IP67 を過剰に指定すると、予算が無駄になり、冷却が複雑になります。
A: 軒下または屋根付きパティオの下では、防沫性能として IP65 を使用してください。一時的な湿潤エリアまたは大雨にさらされる地上の設置には IP67 を使用してください。 IP68 は、プールなどの連続水中設置専用に予約してください。
A: 湿気は通常、熱サイクルによって侵入します。器具が加熱および冷却されると真空が発生し、湿った空気が弱いシールを通過します。また、フィールドカット接続が適切な誘電体グリースや熱収縮で適切にシールされていない場合にも発生する可能性があります。
A: UL、ETL、TÜV などの認定試験所からのサードパーティ試験レポートをリクエストしてください。各研究室のオンライン データベースで認証番号を確認します。さらに、器具のハウジングに永久的な物理的認証マークが形成されているかどうかを確認してください。
